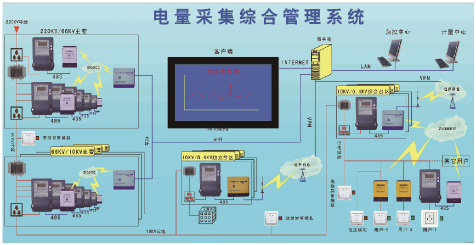

系統概述

    用電信息采集系統能夠?qū)崿F(xiàn)計量裝置在線監測和和用戶負荷、電量、電壓等重要信息的實時采集，及時、完整、準確的為營銷管理信息系統提供基礎數據，能夠根據用戶繳費情況進行遠程控制，從而為企業經營管理各環節的分析、決策和管理提供支撐，提升企業集約化、精益化和標準化管理水平。電量采集裝置可直接采集脈沖表、全電子式電表。本系統兼容多種全電子式電表通信規約，使用靈活，方便；主要實現變電站及電廠電表數據的遠程抄取，各種數據的匯總，分析及對報表的打印輸出，另外還有對變電站、線路、臺區電表的管理工作。抄表器實時采集電表數據，并對采集數據進行計算和保存；抄表器內置時鐘，可實現分時計費。其通訊采用標準RS485接口方式。

系統功能

1）采集參數管理       2）數據采集       3）數據自動處理、存儲       4）數據瀏覽分析       5）數據結算、統計

6）旁路代處理         7）數據報表       8）信息維護        9）告警處理和維護        10）數據備份和轉存

11）WEB信息發布       12）與其他系統的互聯          13）計劃負荷管理

系統方案

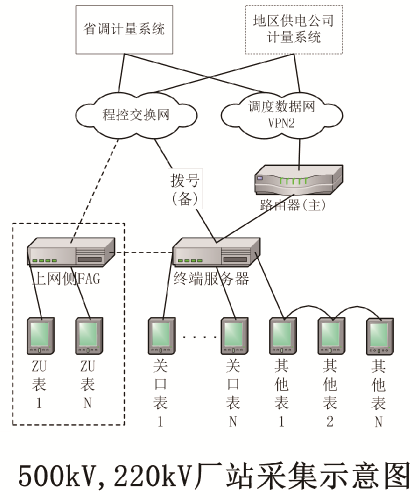

>電廠，變電站關口電能采集系統：

    關口計量系統采用調度直接采集工作方式，關口計量屏采用主輔表的形式，采集終端采用雙網口雙終端服務器，終端服務器通過網口接入數據網絡設備，并將數據送去省調。主輔表PT采用并聯方式，CT采用串聯方式。電能采集數據通過終端服務器送至調度。每套終端的兩個網口分別接入調度系統的一，二平面。用戶電量數據信息可以從省公司電量采集系統平臺獲取，不能夠直接采集。

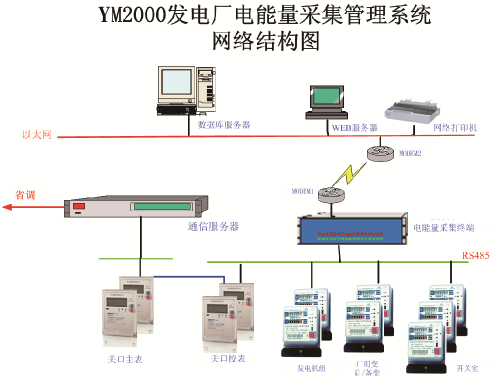

>電廠電能量采集系統：

    針對電廠用戶，我公司專門研發出一套電能量采集系統，既能采集關口表數據又能滿足電廠內部的計量要求。系統分為三層，底層是散布在開關柜上或者集中布置的電能表。電能表通過RS485總線接入電能量采集裝置，電能量采集裝置支持各種電表規約和常規通訊協議，并支持二次非標規約開發。電能量采集裝置把電量數據進行采集，按時存儲并進行統一的數據轉發。轉發協議為IEC102。后臺電能采集服務器通過網絡連接電能量采集裝置，電能采集服務器提供界面顯示、數據報表、WEB瀏覽和輸出第三方接口。

>大型廠礦用戶電能量采集系統：

    本系統主要用于企業能源管理使用。對全廠的電力負荷進行采集、統計、匯總、分析并上傳到EMS系統。為全廠能耗管理提供直接、有限的依據。
